WD/WS系列蝸輪減速機安裝原則上是根據蝸輪減速機輸出軸徑的大小來確定減速機支架型號，只要接口形式及尺寸相符，減速機的輸出軸大小在一定范圍內可以對減速機支架型號作上下浮支。若選用帶接板減速機支架，減速機的安裝尺寸與減速機支架不符時，在一定范圍內我廠可以調速接板與減速機的聯接，滿足用戶要求。

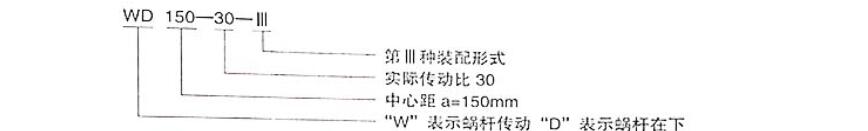

WD蝸輪減速機標記示例：

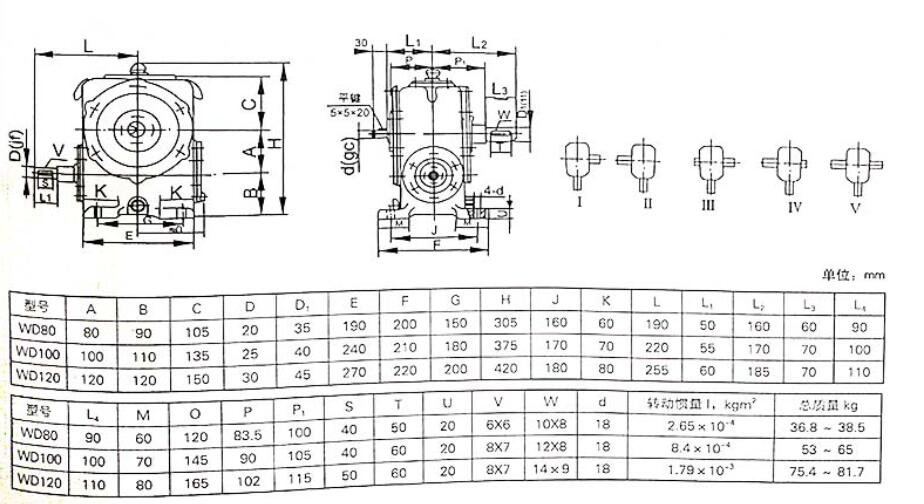

WD蝸輪減速機裝配圖和參數規格：
WD蝸輪減速機架的選用原則上是根據減速機輸出軸徑的大小來確定機架型號，只要接口形式及尺寸相符，減速機的輸出軸大小在一定范圍內可以對機架型號作上下浮支。若選用帶接板機架，減速機的安裝尺寸與機架不符時，在一定范圍內我廠可以調速接板與減速機的聯接，滿足用戶要求。

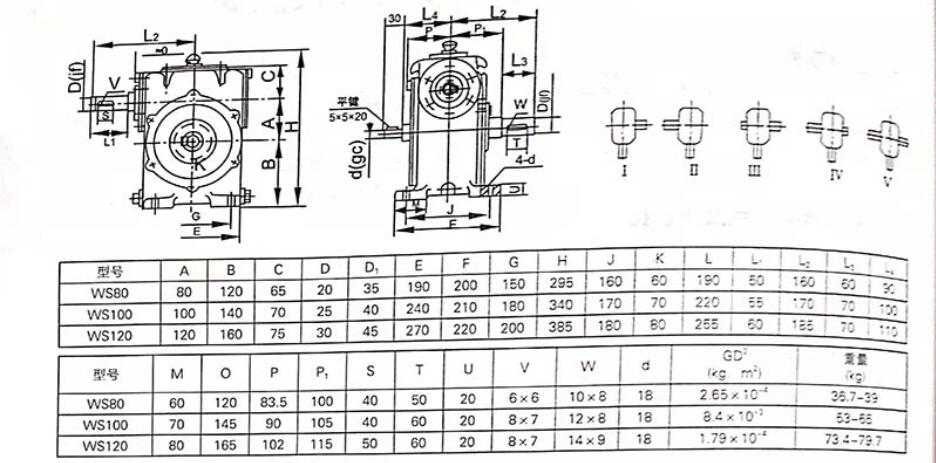

ws80-wS120外形及安裝尺寸：
無支點機加強。機加強本身無軸的支承點。攪拌軸是以蝸輪減速機輸出軸的兩個支承軸承為受力支點，可用于傳遞小功率，不受或只受較小軸向負荷、攪拌不太強烈的攪拌裝置。攪拌軸與減速機的聯接必須用剛性聯軸器，特別是以JQ型夾殼聯軸器或SF型三分式聯軸器為好。
在蝸輪減速機的齒輪傳動中，其載荷系數包括以下四個系數:使用系數KA.動載系數K,齒間載荷分配系數Ka和齒向載荷分布系數K0。
使用系數KA:考慮齒輪外部動載荷影響的系數—原動機、工作機的運轉特性、聯軸器的緩沖性能等外部因素引起的動載荷。
動載系數K:考慮到由于齒輪傳動本身的嚙合誤差和運轉速度而引起的內部附加動載荷的系數。嚙合誤差是由于菇節誤差、齒形誤差、齒輪變形等從而使從動輪在運轉中產生角速度變化引起動載沖擊。影響因素:制造精度、圓周速度等，為了減少動載沖擊，對不同公差等級的齒輪最大圓周速度作了限制。
WD蝸輪減速機/WS蝸輪減速機齒間載荷分配系數Ka:考慮到由于制造誤差和受載后輪齒變形等原因引起各種對輪齒間載荷分配不均勻的系數。主要形響因素是由于設計和制造的重合度差異，重合度影響嚙合齒的對數及嚙合范圍。
蝸輪減速機齒向載荷分布系數K0:考慮在同一對齒輪上，系數。產生原因:軸的彎曲、扭轉變形、導致齒輪副互相傾斜及齒輪扭曲。
載荷沿接觸線分布不均勻的軸承彈性位移、傳動裝置制造安裝誤差。
使用蝸輪減速機的注意事項：1不得重力錘擊減速機外殼，以免損壞。
2定期檢修安裝基礎、密封件、傳動軸等是否正常。
3如正常使用時，潤滑油的最高溫度應小于85℃。油溫溫升變化異常，產生不正常噪音等現象時，必須立即停機檢查，排除故障后，方可繼續使用。
4更換新的備件必須經跑合和負載試驗后再正式使用。
