當前位置：首頁>產品中心>螺旋絲桿升降機系列>JWB滾珠絲桿升降機

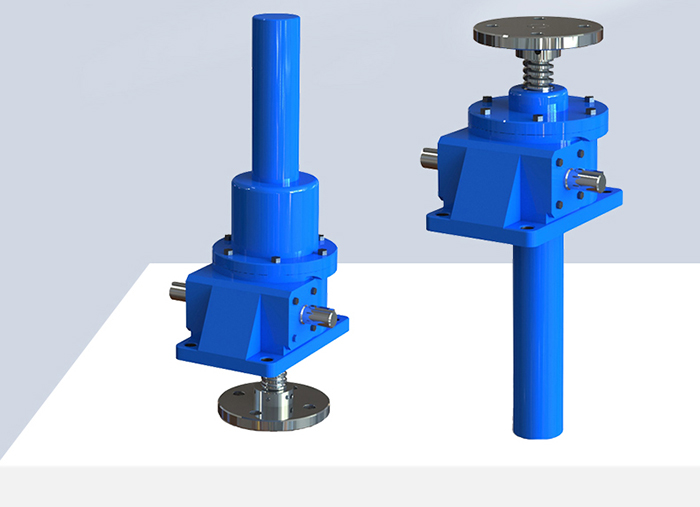

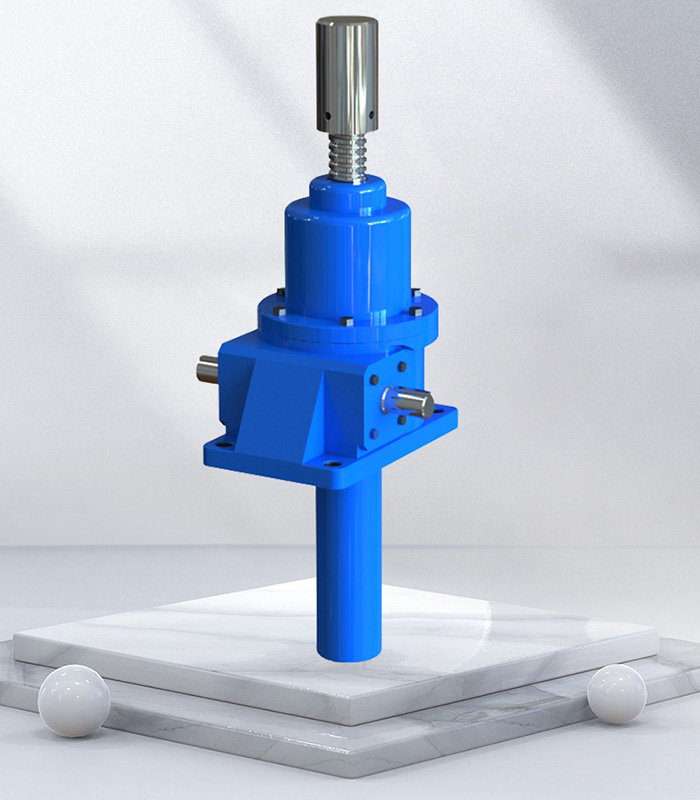

JWB滾珠絲桿升降機

我們公司的JWB滾珠絲桿升降機、滾珠絲桿升降機的產品質量是用戶信得過的。我們公司在滾珠絲桿升降機的安全生產問題上，我公司的安全質檢部門，對滾珠升降機生產部門進行定期的檢查，及時的排除安全隱患問題，在一線上生產的員工也通過日常的生產工作進行安全隱患的排除，這樣我們的安全工作得到了有效的保障。

產地：中國>山東>德州

供應商：德州啟力傳動機械有限公司

技術咨詢熱線：0534-2642819 2734819

JWB滾珠絲桿升降機詳細內容介紹

JWB滾珠絲桿升降機是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。

JWB滾珠絲桿升降機的結構：

滾珠絲桿副的結構傳統分為內循環結構(以圓形反向器和橢圓形反向器為代表)和外循環結構(以插管為代表)兩種。這兩種結構也是常用的結構。這兩種結構性能沒有本質區別，只是內循環結構安裝連接尺寸小；外循環結滾珠絲桿升降機的安裝連接尺寸大，目前，滾珠絲桿副的結構已有10多種，但比較常用的主要有：內循環結構；外循環結構；端蓋結構；蓋板結構。

JWB滾珠絲桿升降機的工作原理：
1、滾珠絲桿升降機按照國標GB/T17587.3-1998及應用實例，滾珠絲桿是用來將旋轉運動轉化為直線運動；或?qū)⒅本€運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等。
2、當滾珠絲桿升降機作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。

型號		JWB005	JWB010	JWB025	JWB050	JWB100	JWB150	JWB200	JWB300	JWB500
最大載荷（KN）		4.9	9.8	24.5	49	98	147	196	294	490
絲桿外徑mm		16	20	25	36	45	50	63	85	100
絲桿底徑mm		13.5	17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
絲桿螺距mm		5	5	8	10	12	16	16	20	24
減速比	H速度	5	5	6	6	8	8	8	102/3	102/3
減速比	L速度	20	20	24	24	24	24	24	32	32
綜合效率%	H速度	63	61	62	64	63	63	62	56	60
綜合效率%	L速度	37	34	35	39	43	43	41	34	38
容許輸入最大功率（kW）	H速度	0.25	0.54	1.3	2.2	3.6	4	5.5	8.9	13.3
容許輸入最大功率（kW）	L速度	0.12	0.27	0.63	1	1.9	2.1	2.8	4.1	6.5
空載扭矩（N·m）		0.11	0.29	0.62	1.37	1.96	2.65	3.92	9.81	19.6
保持扭矩（N·m）	H速度	0.69	1.27	4.31	10.78	19.6	39.2	51	68.6	140.1
保持扭矩（N·m）	L速度	0.14	0.26	0.91	2.4	5.8	11.8	15	19.5	41.2
容許輸入軸扭矩（N·m）*		9.8	19.6	49	153.9	292	292	292	735	1372
最大載荷時所需輸入	H速度	1.3	2.8	9	21.5	39.1	77	104	169.6	317.5
軸扭矩（N·m）**	L速度	0.62	1.4	4.3	9.6	20.4	39.6	54.2	98.5	177.9
輸入軸每回轉一圈對應絲	H速度	1	1	1.33	1.67	1.5	2	2	1.88	2.25
桿（活動螺母）軸向位移量	L速度	0.25	0.25	0.33	0.42	0.5	0.67	0.37	0.63	0.75
最大載荷時容許	H速度	1500	1500	1400	1000	890	500	500	500	400
輸入軸回轉速度	L速度	1500	1500	1400	1000	890	500	500	4000	350
最大載荷時絲桿回轉扭矩N·m）		4.3	8.7	34.7	86.7	208.2	416.3	555.1	1040.9	2081.7
